| 1. Description 2. Identification 3. Détails à observer 4. Photos - Pictures |
Russia  Russie |
| 2S3 Blindé obusier automoteur d'artillerie - Armoured self-propelled howitzer artillery |
| Subscribe to Army Recognition Pictures DataBase 100 Euro € Per year / Par an Visit the new web site Army Recognition http://www.armyrecognition.com |
  |
Description  Le canon-obusier automoteur M1973 , connu en Russie sous le nom de 2S3, est d�ploy� � raison de dix-huit unit�s par division de chars et par division motoris�e ; Il est �galement utilis� par l�Irak et la Libye. Il est mont� sur un ch�ssis raccourci d�riv� de celui du syst�me de missiles sol-air � Ganef � et du poseur de mines blind� GMZ, tout deux en service depuis longtemps au sein de l�arm�e Russe. Le M1973 poss�de trois compartiments : un pour le pilote � l�avant, un pour le moteur sur la droite, et un pour la tourelle, situ�e l�g�rement en retrait de l�arri�re de la coque. La suspension, qui fait appel au syst�me �prouv� de barres de torsion, se compose , de chaque c�t�, de six roues de route in�galement espac�es, d�une poulie tendeuse � l�arri�re, d�un barbotin � l�avant et de quatre galets support. La coupole du chef de char est plac�e sur le toit de la tourelle et elle est dot�e d�une mitrailleuse de 7,62 mm pour la d�fense rapproch�e et antia�rienne. C�est la seule �coutille sur le toit, mais une porte est m�nag�e dans le c�t� droit de la tourelle. L�arri�re de la coque est perc� d�une trappe de grande taille, ouvrant vers le bas, flanqu�e de deux ouvertures circulaires dont on pense qu�elles servent � l�approvisionnement rapide en munitions et en fus�es ; la bouche � feu est d�riv�e du canon-obusier de 152 mm D-20, mais elle est �quip�e, en retrait du frein de bouche � double chicane, d�un �vacuateur de fum�e qui emp�che les gaz de p�n�trer dans l�habitacle lorsque la culasse est ouverte ; Les projectiles HE qu�elle tire ont une port�e maximale de 18 500 m. D�autres projectiles peuvent �tre utilis�s : antichar � charge creuse capable de perforer 300 mm de blindage � 1 000 m, HE � port�e am�lior�e (24 400 m), HE � propulsion additionnelle (port�e, 37 000 m), �clairants, fumig�nes, nucl�aires tactiques de 2 kt. La dotation en munitions est de 40 obus avec leur charge et la cadence de tir maximale est de 4 coups/mn. L�obusier pointe en site de � 4� � + 60�, et en azimut sur 360�. A la diff�rence de l�obusier automoteur de 122 mm M1974, le M1973 n�est pas amphibie ; il peut cependant gu�er jusqu�� 1,50 m et est prot�g� contre un environnement NBC. Le chef de bord et le pilote disposent d�un syst�me de vision nocturne � infrarouge. Durant les ann�es 1990, la Russie a lanc� la fabrication d�au moins trois armes nouvelles : un canon automoteur de 152 mm, un obusier automoteur de 203 mm et un mortier autopropuls� de 240 mm. Ce dernier est sans doute d�riv� du mortier tract� de 240 mm qui tire des obus chimiques, des HE � fragmentation ou nucl�aires � une distance maximale de 9 700 m. Des photographies du canon de 152 mm ont �t� publi�es par les Etats-Unis en 1982 ; elles montrent qu�il est mont� sur un ch�ssis similaire � celui du M1973. la pi�ce est plac�e sur un aff�t non prot�g� � l�arri�re du ch�ssis, elle ne poss�de pas d��vacuateur de fum�e et peut �tre verrouill�e en position de route. Variantes : SA-4 Ganef : utilise le m�me ch�ssis, mais un syst�me de missile sol-air qui est mont� sur la coque 2S4 : Mortier automoteur de 240 mm mont� sur le m�me ch�ssis 2S5 : mortier automoteur de 152 mm Armement Canon de 152 mm et une mitrailleuse antia�rienne de 7,62 mm. Pays Utilisateurs Russie, Hongrie, Irak, Libye et Syrie. Equipage 4 + 2 hommes Blindage 15 mm Poids 27.500 kg Vitesse 60 km/h Autonomie 500 km Equipements Rien de particulier. |
Identification  Canon dispose d'un gros frein de bouche � deux �vents, et d'un �vacuateur de fum�e, juste derri�re le frein de bouche. Au-dessus du canon, on trouvent deux amortisseurs de recule, de forme cylindrique. Tourelle est de forme rectangulaire et est plac�e � l'arri�re de la coque. On trouve une seule �coutille sur le toit de la tourelle, elle est plac�e � gauche, et dispose d'un phare infrarouge d�cal� sur la gauche. La forme cylindrique de l'�coutille, ressort de la surface plane du flanc gauche de la tourelle. Sur le flanc droit, on trouve une petite trappe d'acc�s de forme rectangulaire. Coque est de forme rectangulaire, avec l'avant l�g�rement inclin�. Les flancs de la coque , ont une forme particuli�re, ils sont plus large � l'avant, sur la premi�re moiti� du v�hicule. Ceux de gauche, dispose de bo�tes de rangement. L'emplacement du chauffeur est l'avant gauche. A l'arri�re de la coque , on trouvent deux petites trappes de forme rectangulaire. Train de roulement est compos�e de six roues de route et 4 galets support. Les �carts entre les roues sont plus grand entre la 1� et 2� et la 2� et 3� roue. Accessoires Une antenne de communication est plac�e � l'arri�re gauche , au sommet de la tourelle. |

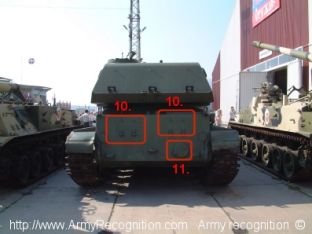

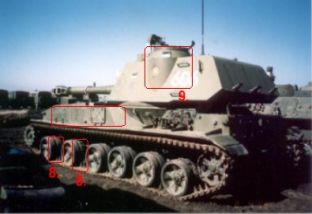

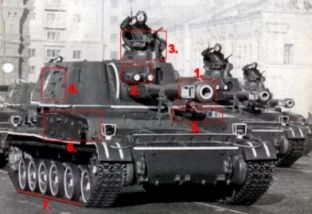

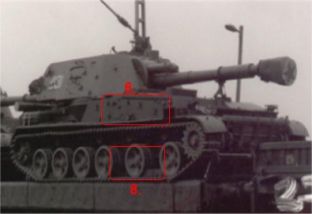

Points marquants pour la reconnaissance 1. Gros �vacuateur de fum�e � deux �vents au bout du canon 2. Deux gros pistons s�par�s au bout du canon 3. �coutille de gauche plus haute 4. Petite porte d'acc�s sur le flanc droit de la tourelle 5. Emplacement du chauffeur � l'avant gauche 6. Grosse bo�te de rangement � l'avant du flanc droit 7. Six roues de route avec 4 galets supports 8. �cart plus grand entre la 1`� et la 2�, et la 2� et 3� roue de route 7. Six roues de route avec 4 galets supports 8. �cart plus grand entre la 1`� et la 2�, et la 2� et 3� roue de route 9. Une petite bosse est form�e sur le flanc gauche de la tourelle, c'est la continuit� de l'�coutille de gauche 10. Deux �coutille de forme rectangualaire � l'arri�re dans le bas de la coque. 11. Une �coutille de forme du c�t� droit dans le bas de l'arri�re de la coque. A a     |
Galerie de photos A To see and download high resolution (1024x768) and details quality pictures of 2S3 go to Army Recognition Pictures DataBase for 12 Euro for one month. Lot of others pictures available, click to this link to see the list. Preview of 2S3 pictures available to Army Recognition picture database                               Subscription to Army Recognition pictures database now click here Free pictures      From Internet From Internet From Internet From Internet From Internet      From Internet From Internet From Internet From Internet From Internet    From Internet From Internet From Internet a |
