Save nondefault block- and model-level HDL parameters

Syntax

Description

hdlsaveparams([dut](#bth4d92%5Fsep%5Fshared-dut)) displays nondefault block- and model-level HDL parameters.

example

hdlsaveparams([dut](#bth4d92%5Fsep%5Fshared-dut),[filename](#bth4d92-filename)) saves nondefault block- and model-level HDL parameters to a MATLAB® script.

example

hdlsaveparams([dut](#bth4d92%5Fsep%5Fshared-dut),[filename](#bth4d92-filename),[force_overwrite](#d126e4802)) saves nondefault block- and model-level HDL parameters to a MATLAB script and specifies whether to overwrite the previously saved parameters MATLAB script.

example

[varname](#mw%5Fdad50389-e83d-4732-ab24-539c549e4411) = hdlsaveparams([dut](#bth4d92%5Fsep%5Fshared-dut)) saves the nondefault block- and model-level HDL parameters to a structure array,varname.

example

Examples

collapse all

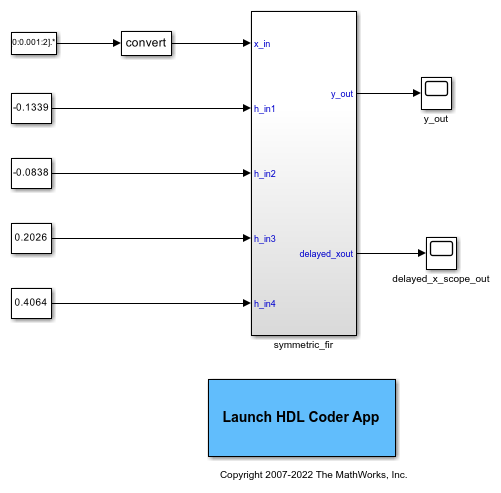

Open the model.

Set HDL-related model parameters for the symmetric_fir subsystem.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3) hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)

Display HDL-related nondefault model parameters for the symmetric_fir subsystem.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

The output identifies the subsystem and displays its HDL-related parameter values.

This example shows how to set HDL parameters on a model and save the parameters in a MATLAB® script.

Set Model HDL Parameters

Open the sfir_fixed model.

Verify that model parameters have default values.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

Set HDL-related model parameters for the symmetric_fir subsystem.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3) hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)

Save Model HDL Parameters

Verify that model parameters are set.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Save the model parameters to a MATLAB® script, sfir_saved_params.m.

hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Verify Saved Parameters

Reset HDL-related model parameters to default values.

hdlrestoreparams('sfir_fixed/symmetric_fir')

Verify that model parameters have default values.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');

Restore the saved model parameters from sfir_saved_params.m.

hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Verify that the saved model parameters are restored

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

This example shows how to set HDL parameters on a model, save the parameters in a MATLAB® script, and then overwrite the saved parameters.

Set Model HDL Parameters

Open the sfir_fixed model.

Verify that model parameters have default values.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

Set HDL-related model parameters for the symmetric_fir subsystem.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3) hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)

Save Model HDL Parameters

Verify that model parameters are set.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Save the model parameters to a MATLAB® script, sfir_saved_params.m.

hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Verify Saved Parameters

Reset HDL-related model parameters to default values.

hdlrestoreparams('sfir_fixed/symmetric_fir')

Verify that model parameters have default values.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');

Restore the saved model parameters from sfir_saved_params.m.

hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Verify that the saved model parameters are restored

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Modify Saved HDL Parameters

Modify HDL-related model parameters set for the symmetric_fir subsystem.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4) hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2) hdlset_param('sfir_fixed', 'ShareAdders', 'on')

Overwrite Saved Parameters File

Set the force_overwrite flag to true to overwrite the parameters file sfir_saved_parameters.m with the new parameters. If you do not specify this flag, HDL Coder™ generates an error and doesn't overwrite the parameter values. When you run hdlsaveparams with the parameter set to true, HDL Coder™ generates a warning that it overwrites the file.

hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m','true')

Warning: HDL parameters file 'sfir_saved_params.m' already exists. By overwriting it now, you will lose any parameter settings made earlier.

Verify Resaved Parameters

Reset HDL-related model parameters to default values.

hdlrestoreparams('sfir_fixed/symmetric_fir')

Verify that model parameters have default values.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');

Restore the saved model parameters from sfir_saved_params.m.

hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Verify that the saved model parameters are restored

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir'); hdlset_param('sfir_fixed', 'ShareAdders', 'on');

% Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4);

This example shows how to save non-default HDL model and block parameters in a structure array and access individual parameters.

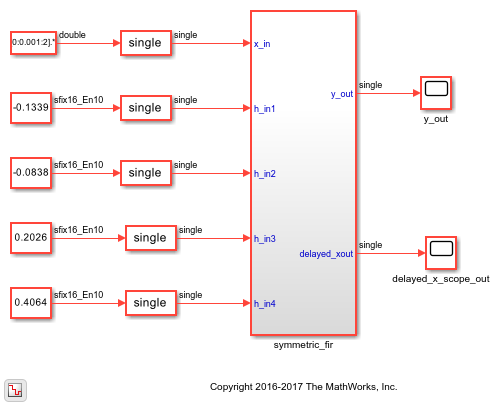

Open the model

sfir_single sim('sfir_single')

Save HDL Model and Block parameters

hparams = hdlsaveparams('sfir_single/symmetric_fir');

%% Set Model 'sfir_single' HDL parameters fpconfig = hdlcoder.createFloatingPointTargetConfig('NATIVEFLOATINGPOINT' ... , 'MantissaMultiplyStrategy', 'FullMultiplier' ... ); hdlset_param('sfir_single', 'FloatingPointTargetConfiguration', fpconfig); hdlset_param('sfir_single', 'HDLSubsystem', 'sfir_single/symmetric_fir'); hdlset_param('sfir_single', 'UseFloatingPoint', 'on');

% Set SubSystem HDL parameters hdlset_param('sfir_single/symmetric_fir', 'InputPipeline', 1); hdlset_param('sfir_single/symmetric_fir', 'OutputPipeline', 1);

View and Access Block Parameters

hparams =

1×5 struct array with fields:

object
parameter
value

To see specific non-default parameters saved in the structure, you can access individual elements of the structure.

ans =

struct with fields:

   object: 'sfir_single'
parameter: 'HDLSubsystem'
    value: 'sfir_single/symmetric_fir'

To view the parameters and values specified for the model, in the MATLAB™ Workspace, double-click the hparams variable. You see the fields of the structure array and the corresponding values in the MATLAB Editor.

Input Arguments

collapse all

Name of file to which you are saving model parameters, specified as a character vector.

Example: 'mymodel_saved_params.m'

Specify whether to overwrite the previously saved parameters file as a boolean.

Example: 'true'

Output Arguments

collapse all

Specify the name of the variable that contains the saved model parameters. The variable are saved as a structure array.

Example: 'hparams'

Version History

Introduced in R2012b
